LS型螺旋輸送機整機布置形式：

一臺螺旋輸送機一般由螺旋機本體、進出裝置、驅動裝置三大部分構成。

LS螺旋輸送機

ls螺旋輸送機本體由頭節、中間節、尾節三種構成。一般情況下,出廠總裝時將中間節按長度長短依次排列,最長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。

管式螺旋輸送機

管式螺旋輸送機在頭節內裝配有支推軸承承受軸向力，在中間節和尾節內裝配有用軸承支承螺旋軸，此外，在尾節內還裝配有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各管式螺旋輸送機的螺旋軸之間選用法蘭式聯接，保證了聯接軸的互換性，便于維修。

管式螺旋輸送機機蓋為瓦片式并用蓋扣夾緊在機殼上，如果需要提升密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。

管式無軸螺旋輸送機

不銹鋼螺旋輸送機進、出料裝置有進料口,方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機兩種。

螺旋輸送機構造新穎，技術指標先進，頭部、尾部軸承移至殼外，中間吊軸承選用滾動，滑動可以互換的兩種構造，均設防塵密封裝置，出料端設立清掃裝置，不銹鋼螺旋輸送機整機噪聲低、適應性強，操作維修方便，進出料口位置布置靈活。

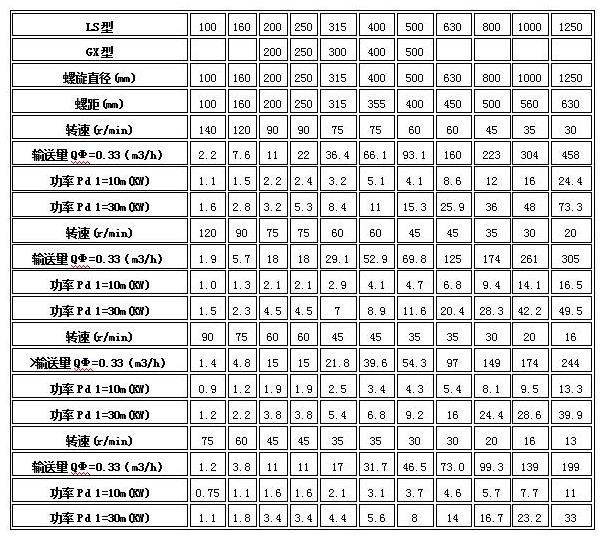

ls螺旋輸送機的主要技術參數：

不銹鋼螺旋輸送機廣泛應用于化工、建材、糧油、飼料、食品、冶金、礦山、塑料、醫藥等行業；適用于水平或小于20度傾角，輸送粉狀、粒狀和小塊狀物料，如水泥、煤粉、糧食、化肥、灰渣、砂子等，物料溫度200度以下。

不銹鋼螺旋輸送機

無軸螺旋輸送機的介紹： U型螺旋輸送機是按照J(rèn)B/T679-95《螺旋輸送機》標準設計制造，是無軸螺旋輸送機的換代產品。螺旋輸送機俗稱絞龍，ls螺旋輸送機是礦產、飼料、糧油、建筑業中用途較廣的一種輸送設備，從輸送物料位移方向的角度劃分，螺旋輸送機分為水平式輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升。

無軸螺旋輸送機葉片

無軸螺旋輸送機一般都是有碳鋼或者不銹鋼做成的，輸送機用于輸送溫度較高的粉末或者固體顆粒等化工、建材用產品。螺旋輸送機的內部是有一個輸送管，葉片成螺旋狀的焊接在輸送管上。
